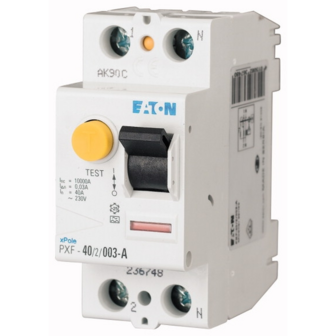

Eaton aardlekschakelaar 40A/30mA PXF-40/2/003-A.
Beveiligt bij bijzondere, niet-afgevlakte vormen van gelijkrichterstromen (type A conform EN 61 008). Met knop voor functietest.
Technische specificaties
- Aansluitbare geleiderdoorsnede eendraads: 1,5 - 35 mm²
- Aansluitbare geleiderdoorsnede meerdraads: 1,5 - 16 mm²
- Activering: niet-vertraagd s
- Nominale frequentie [f]: 50 Hz
- Nominale isolatiespanning Ui: 440 V
- Nominaal schakelvermogen / nominale fout schakelvermogen [Im / IΔm]: 500 A
- Stoothoudspanning Uimp: 4 kV
- Nominale stroom voor vermogensverlies opgave [In]: 40 A
- Breedte in deeleenheden: 2
- Inbouwbreedte: 35 (2 TE) mm
- Gevoeligheid: pulsstroom gevoelig
- Frequentie: 50 Hz
- Apparaat sokkelmaat: 80 mm
- Grenswaarden van de voedingsspanning: 184 - 250 V AC
- Kappen-inbouwafm.: 45 mm
- Klemring doorsnede: 2 x 16 mm²
- Klimaatbestendigheid: 25 tot 55 °C / 90 - 95 % relatieve luchtvochtigheid conform IEC 60068-2
- Kortsluitvastheid (Icw): 10 kA
- Levensduur: ≧ 20000
- Materiaaldikte rail: 0,8 - 2 mm
- Max. temperatuur bedrijfsomgeving: +60 °C
- Min. temperatuur bedrijfsomgeving: -25 °C
- Met vergrendeling: ja
- Montage: snelle bevestiging met 2 jackplug voor DIN-rail IEC/EN 60715
- Montagemethode: DIN-rail
- Beschermingsklasse (IP): IP20
- Stootstroom bestendigheid: 0,25 kA
- Omgevingstemperatuur tijdens bedrijf: -25 tot +40 °C
- Vermogensverlies van het door middel van, stroom afhankelijk [Pvid]: 5.8 W
- Verontreinigingsgraad: 2
